上下3組鋼制暖氣片怎么接?
時間:2025-6-17 來源:www.91haowu.cn 點擊:次

  連接3組鋼制暖氣片需根據系統水力特性選擇最優方案,以下是三種專業接法詳解:


一、同程并聯(推薦首選)

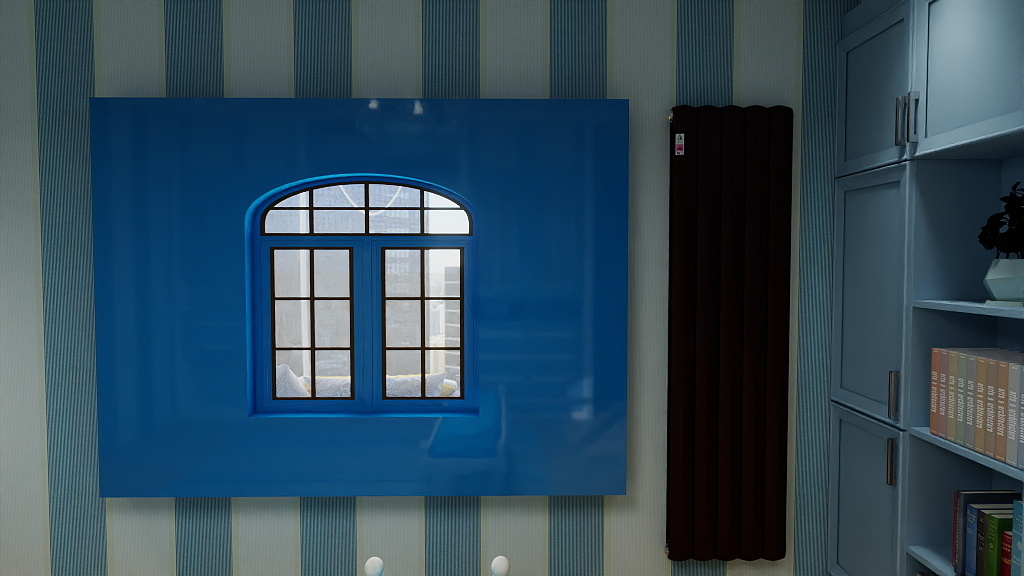

暖氣片

適用場景:管道總長>8米或各組片數差異大
優勢:水力平衡最佳,徹底解決“近熱遠冷”
接法

  1. 分水器設置

    • 在熱源出口安裝 三級分水器(DN25銅質)

    • 每組暖氣片獨立接供/回水管(管徑DN20)

  2. 管道布局

    鍋爐 → 分水器進水管
               ├─→ 暖氣片1(供)→ 暖氣片1(回)→ 集水器
               ├─→ 暖氣片2(供)→ 暖氣片2(回)→ 集水器
               └─→ 暖氣片3(供)→ 暖氣片3(回)→ 集水器
    集水器 → 鍋爐回水管

  3. 關鍵控制

    • 每組回水管裝 手動平衡閥(如丹佛斯RA-N)

    • 分水器加裝 壓差旁通閥(防止水泵過載)


二、異程并聯(經濟方案)

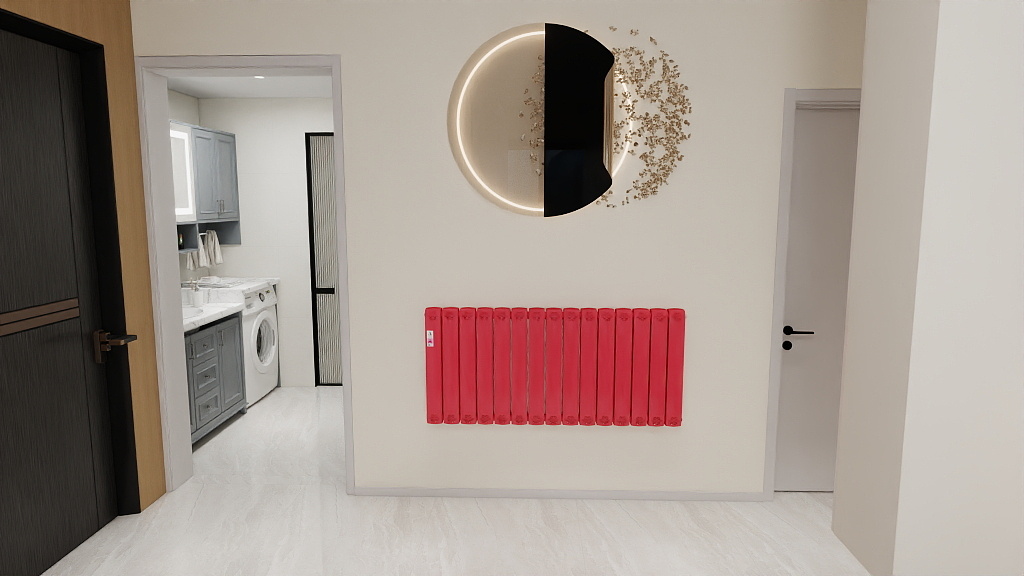

暖氣片

適用場景:管道總長<6米且片數相同
風險點:末端暖氣片易不熱
接法

  1. 主管道變徑

    • 供/回水主管用 DN25→DN20→DN15 遞減

    • 支管統一 DN15(距主管≤0.5米)

  2. 連接順序

    鍋爐 → DN25主管 → 三通
                       ├─→ 暖氣片1(DN20)
                       ├─→ 暖氣片2(DN20)
                       └─→ 暖氣片3(DN15)
    回水同理反向連接

  3. 補償措施

    • 最近端暖氣片回水閥 關小1/3圈

    • 最遠端加裝 小型循環泵(如威樂RS15/6)


三、串聯(慎用!僅限特殊場景)

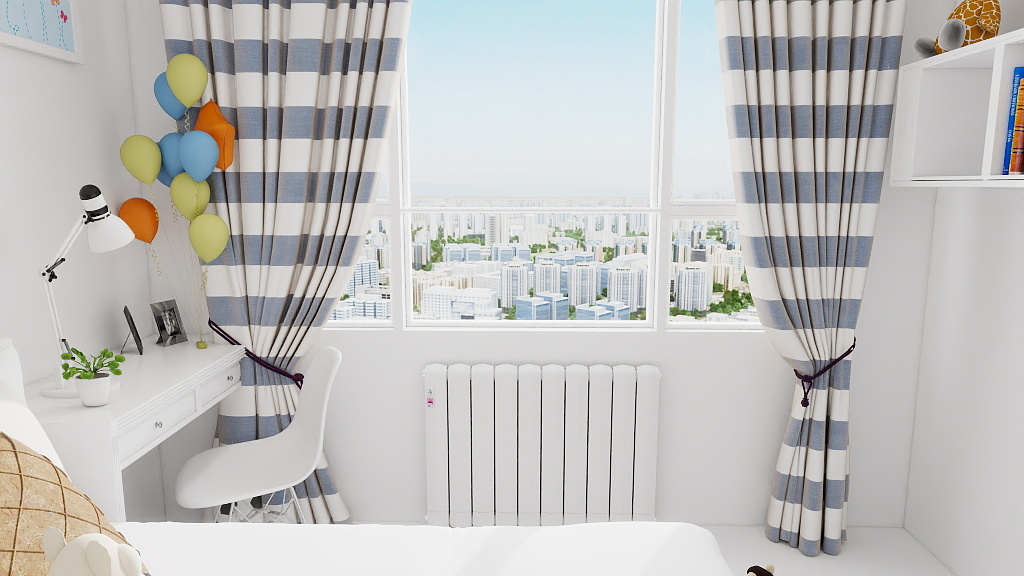

暖氣片

適用場景:空間狹窄無法布并聯管
致命缺陷:末組水溫降幅可達20℃+
接法

鍋爐 → 暖氣片1進水 → 暖氣片1出水 → 暖氣片2進水 → 暖氣片2出水 → 暖氣片3進水 → 暖氣片3出水 → 鍋爐

補救方案

  • 每組暖氣片 加裝旁通管(DN15銅管+截止閥)

  • 進水溫度遞降排序:
    最熱 → 客廳片(需求高)→ 臥室片 → 衛生間片(需求低)→ 最冷


四、核心配件清單

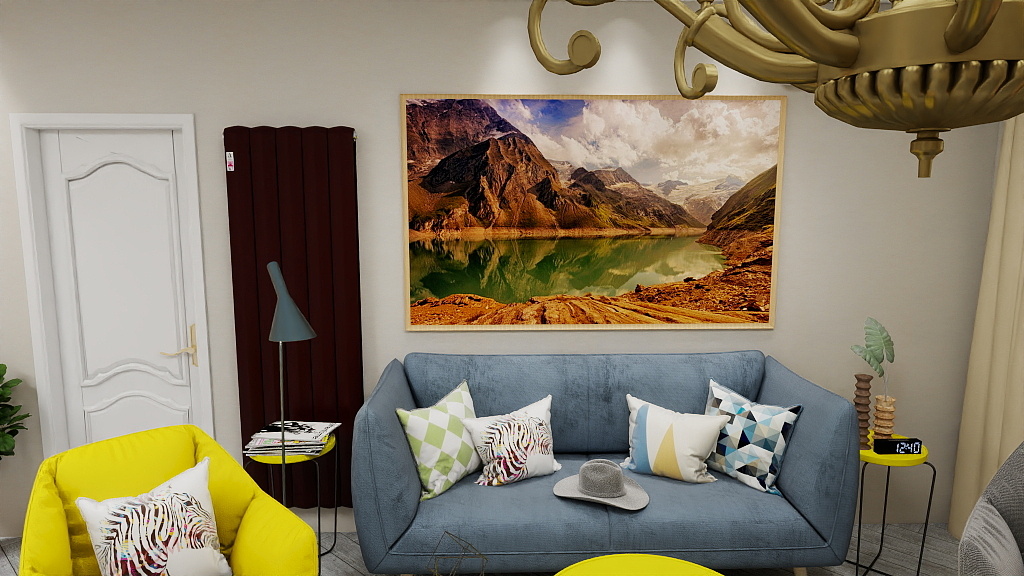

暖氣片

配件:動態平衡閥/作用:自動調節流量平衡

配件:自動排氣閥/作用:排除空氣防止氣堵

配件:磁性過濾器/作用:吸附鐵銹保護設備

配件:活接球閥/作用:方便拆卸維修


五、施工避坑5要點

  1. 坡度控制

    • 供水管 抬頭走(坡度≥3‰),回水管 低頭走(防止積氣)

  2. 固定間距

    • 塑料管卡每0.6米一組,金屬管卡每1.2米一組(防下沉)

  3. 熱補償預留

    • 過墻時套管間隙填 柔性發泡橡膠(伸縮量≥10mm)

  4. 禁焊操作

    • 鋼制暖氣片連接必須 活接+密封墊,焊接會破壞內防腐層!

  5. 試壓標準

    • 8小時保壓試驗

      • 集中供暖:0.8MPa(穩壓下降≤0.02MPa合格)

      • 自采暖:1.2MPa(鋁塑管需1.5MPa)


六、調試黃金法則

  1. 分步排氣

    • 先開最遠端暖氣片閥門 → 排空氣 → 關閥 → 依次向前操作

  2. 流量初調

    暖氣片位置:(最近鍋爐端)平衡閥開度(圈數):(1/4圈)
    暖氣片位置:(中間組)平衡閥開度(圈數):(1/2圈)
    暖氣片位置:(最遠端)平衡閥開度(圈數):(全開)
  3. 精細平衡

    • 用紅外測溫儀測量各組 回水管溫差,調整至 ±2℃內

警告:鋼制暖氣片必須滿水保養!系統停用超過24小時需關閉所有閥門保水壓。


終極建議

  • 優先選 同程并聯+動態平衡閥,多花30%管材費省下未來50%維修成本

  • 嚴禁混裝不同材質暖氣片(鋼制+鋁制=電化學腐蝕)

  • 施工后索要 《采暖系統調試報告》(含流量、壓差、散熱量實測值)
